Наша компания занимается разработками в области силовой и высоковольтной электроники более 25 лет. За это время нашими специалистами накоплен богатейший опыт, который позволяет создавать надежные системы со стабильными выходными характеристиками для различных применений. Основная наша специализация – разработка и производство рентгеновских питающих устройств с выходным напряжением до 140кВ и мощностью до 30кВт.
Также наша компания выпускает различные источники высокого напряжения малой и средней мощности. Полярность напряжения устанавливается по запросу. В зависимости от настроек и нагрузки источники могут работать как в режиме стабилизации выходного тока, так и в режиме стабилизации выходного напряжения. Переключение режимов происходит автоматически. Каждый высоковольтный источник имеет защиту от перенапряжения, короткого замыкания в нагрузке, разрыва нагрузки и превышения тока в нагрузке, интерфейс для удаленного контроля за выходными параметрами. В линейке представлены устройства мощностью до 1500Вти напряжением до 40кВ. Корпуса изготовлены из алюминия толщиной 1мм и окрашены порошковой эмалью. Разнообразие конструктива и выходных характеристик позволит Вам выбрать источник, максимально подходящий для решения поставленных задач.
Все источники проходят 100% выходной контроль по разработанной под каждую конкретную модель методике. Для производства высоковольтных обмоток трансформаторов у нас имеется собственный намоточный участок. Намотка выполняется способом "универсаль" и производится на автоматических намоточных станках. Такой тип намотки позволяет снизить паразитную выходную емкость, увеличивая КПД высоковольтного источника, и обеспечивает одинаковое межвитковое напряжение по всей высоте обмотки. Использование автоматических станков обеспечивает исключительную технологичность, повторяемость и надёжность изделий.
Гарантия на всю линейку продукции — 24 месяца со дня продажи при условии соблюдения норм и правил хранения и эксплуатации.
Более притягательная цена по сравнению с аналогичной продукцией остальных производителей обуславливается несколькими факторами:
-
Небольшие накладные расходы. Весь цикл производства расположен в пределах новосибирского Академгородка. Здесь производятся печатные платы, корпуса, а также запайка электронных компонентов. На собственных площадях мы производим высоковольтные трансформаторы и умножители напряжения, а также проводим окончательную сборку и проверку источников. Близкое расположение изготовителей необходимых комплектующих к тому же обеспечивает минимальные сроки производства. Например, сроки производства печатных плат составляют 3-14 календарных дней.
-

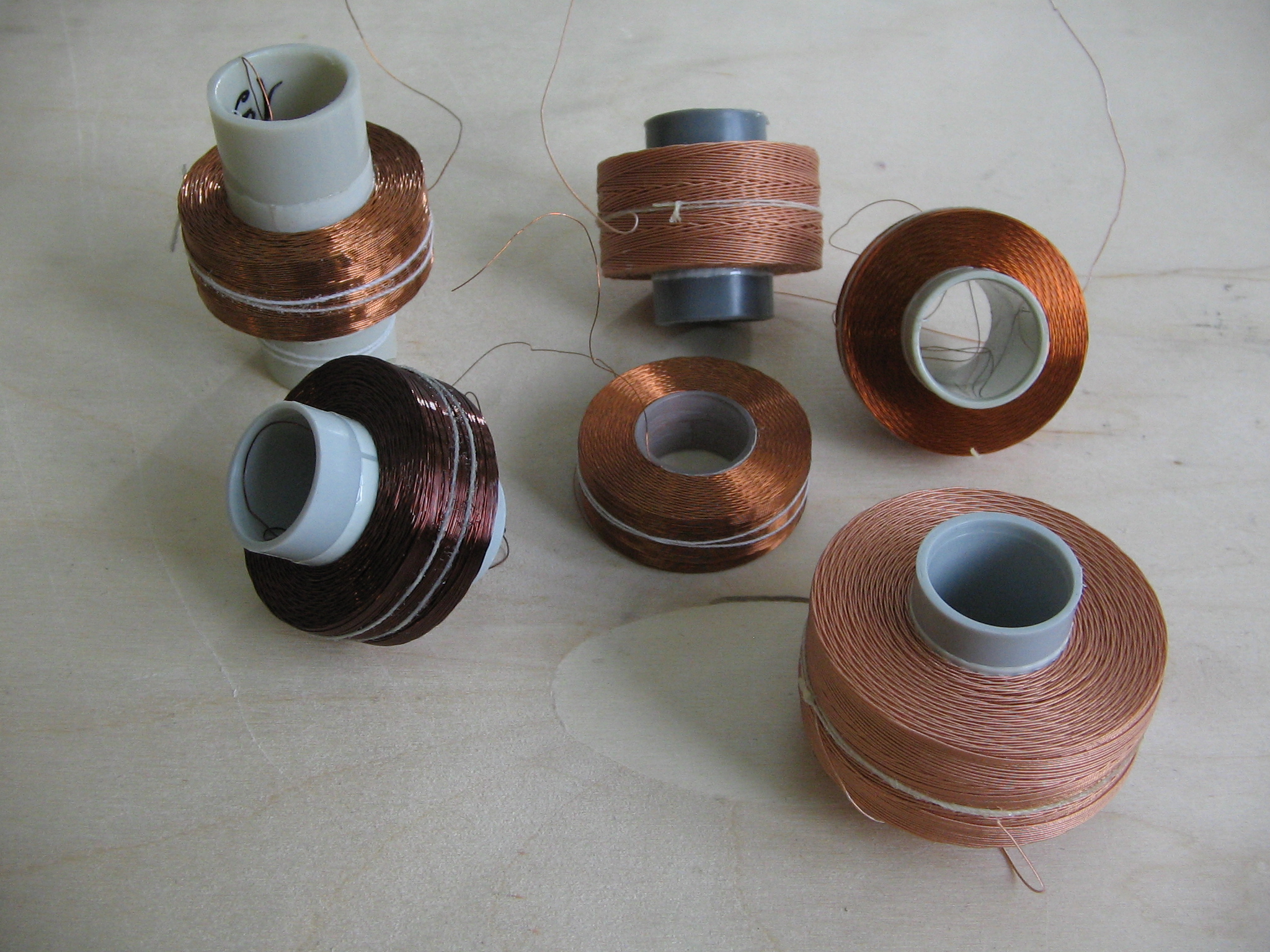

Технологичность. Использование автоматической намотки высоковольтных трансформаторов, применение конструктива собственной разработки и максимально возможное использование электронных комплектующих для поверхностного монтажа позволяет существенно снизить стоимость производства и одновременно увеличить надежность, исключив человеческий фактор.
-
Объем производства. В зависимости от модели мы выпускаем десятки, сотни и тысячи экземпляров в год.
Применение высоковольтных источников.
За прошедшие годы было разработано множество моделей высоковольтных источников для различных сфер применения.
В том числе:
- получение рентгеновского излучения
- зарядка конденсаторов
- накачка лазеров
- питание ФЭУ
- питание электронно-лучевого вакуумного испарителя
- с нестандартными характеристиками для исследовательских лабораторий
- очистка и обеззараживание воздуха и жидкостей с помощью:
- электростатики
- холодной плазмы
- горячей плазмы
Используя накопленный опыт, мы разработаем и изготовим высоковольтные источники специально для Вас, с требуемыми характеристиками и, по возможности, размерами. Количество – от одного экземпляра.
Просто отправьте заявку с описанием конечного продукта, и мы обязательно придем к соглашению.
Заявки можно присылать:
по электронной почте
>> Наши заказчики <<
Выпускаемая продукция
Высоковольтные источники питания малой и средней мощности
Рентгеновские питающие устройства
Высоковольтные источники прочие
Производство
Продукция
>> Новинка <<

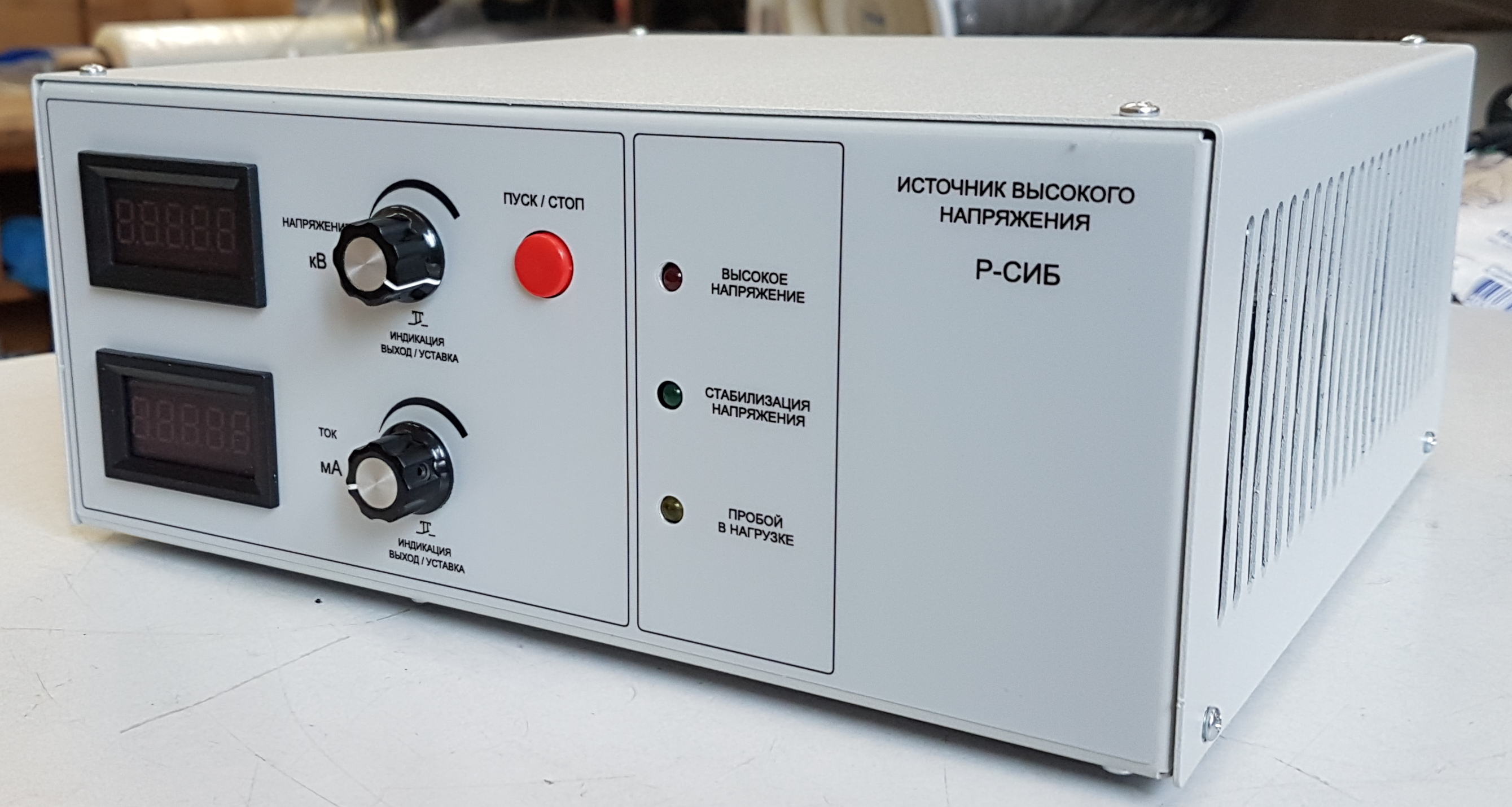

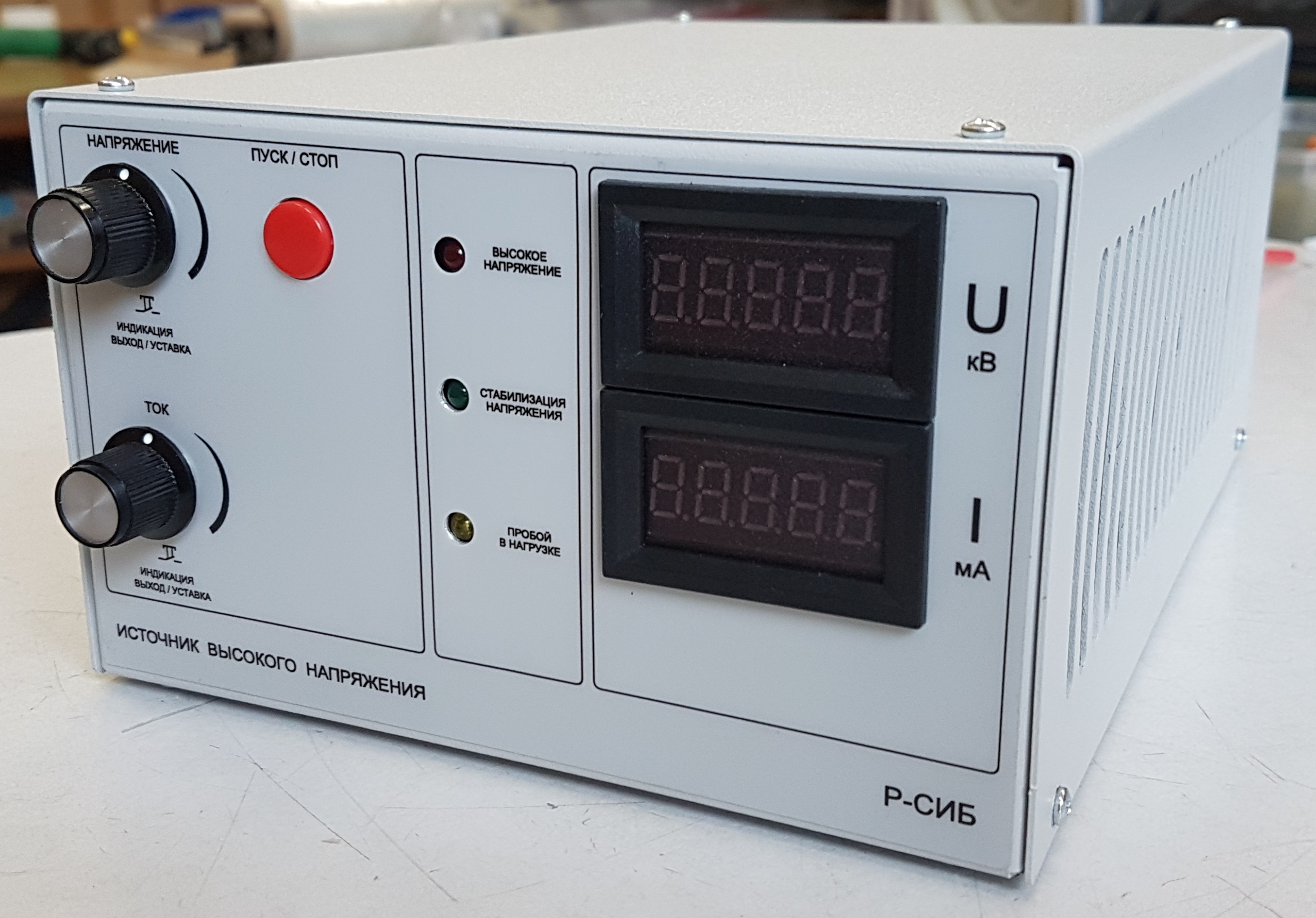

На базе ИВН-10 и ИВН-24 разработан лабораторный источник высокого напряжения с цифровым управлением.
Для ручной регулировки выходных параметров используются энкодеры. Разрядность формирователя опорных напряжений 10 бит. Значения выходных параметров отображаются на светодиодных индикаторах. Количество знаков - 5, высота знаков - 9мм.
Для удаленной работы присутствует интерфейс RS-485 . Обмен данными производится по протоколу MODBUS RTU.
Описание работы и протокола здесь
В маркировке добавляется буква "Ц" .
Например, ИВН-24ПЦ-12-30 - Источник Высокого Напряжения Положительной полярности с Цифровым управлением 12кВ 30мА.
Максимальная выходная мощность для ИВН-24Ц 1000Вт, для ИВН-10Ц 1500Вт
Внешний вид источников:

Высоковольтные источники питания малой и средней мощности
Маркировка ИВН - 04П - 12 - 2
ИВН - Источник высокого напряжения
04 - Серия (тип конструктива)
П - Полярность (П - положительная, М - отрицательная)
12 - Максимальное выходное напряжение в кВ
2 - Максимальный выходной ток в мА
|
Источник высокого напряжения ИВН - 04
Габариты (ширина, высота, глубина) мм - 110х50х160
Выходная мощность, max - 30 Вт
Выходное напряжение, max - 15 кВ
Плоский корпус
Минимальная цена
Возможность дистанционного контроля выходных параметров |
|

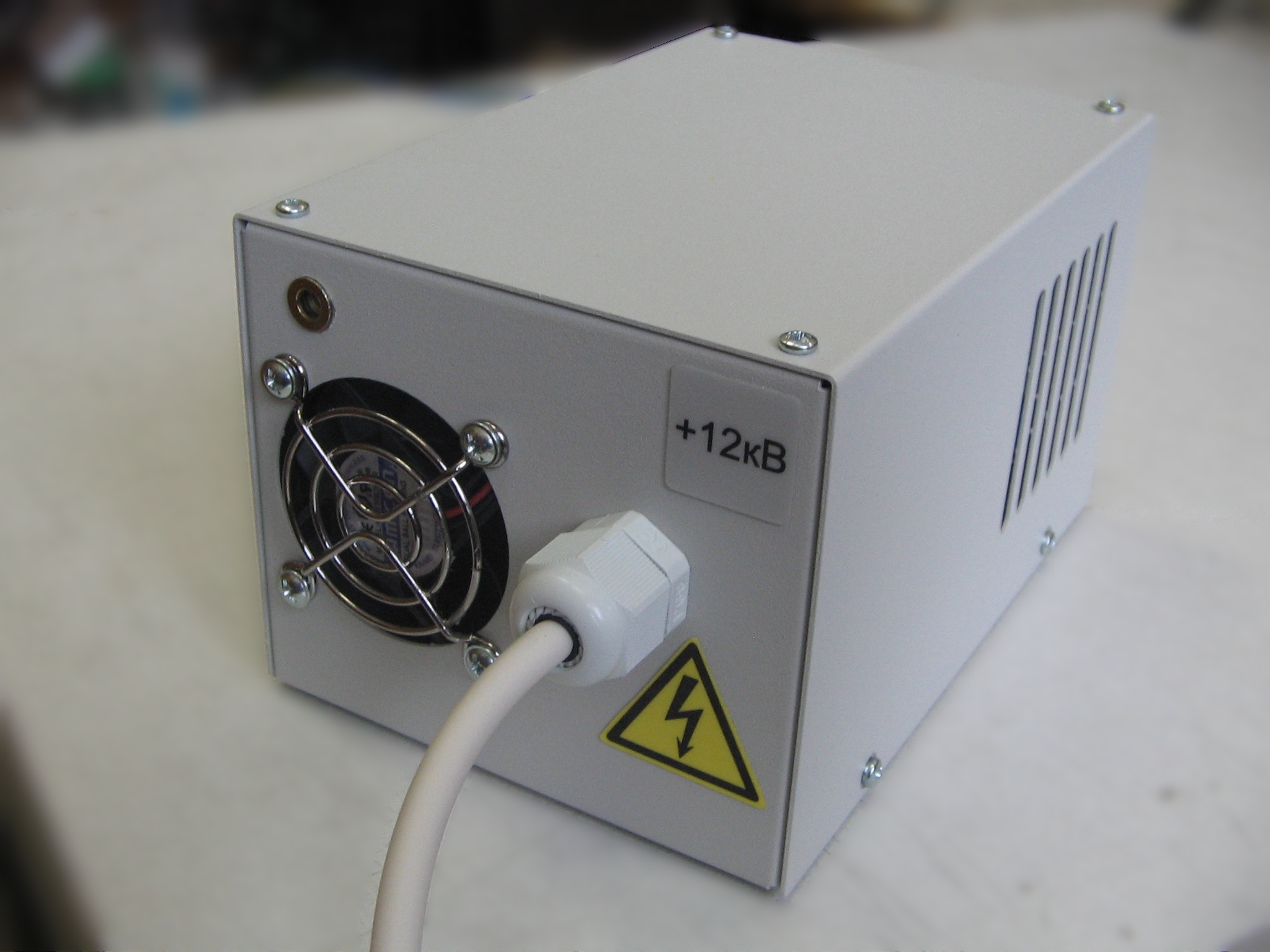

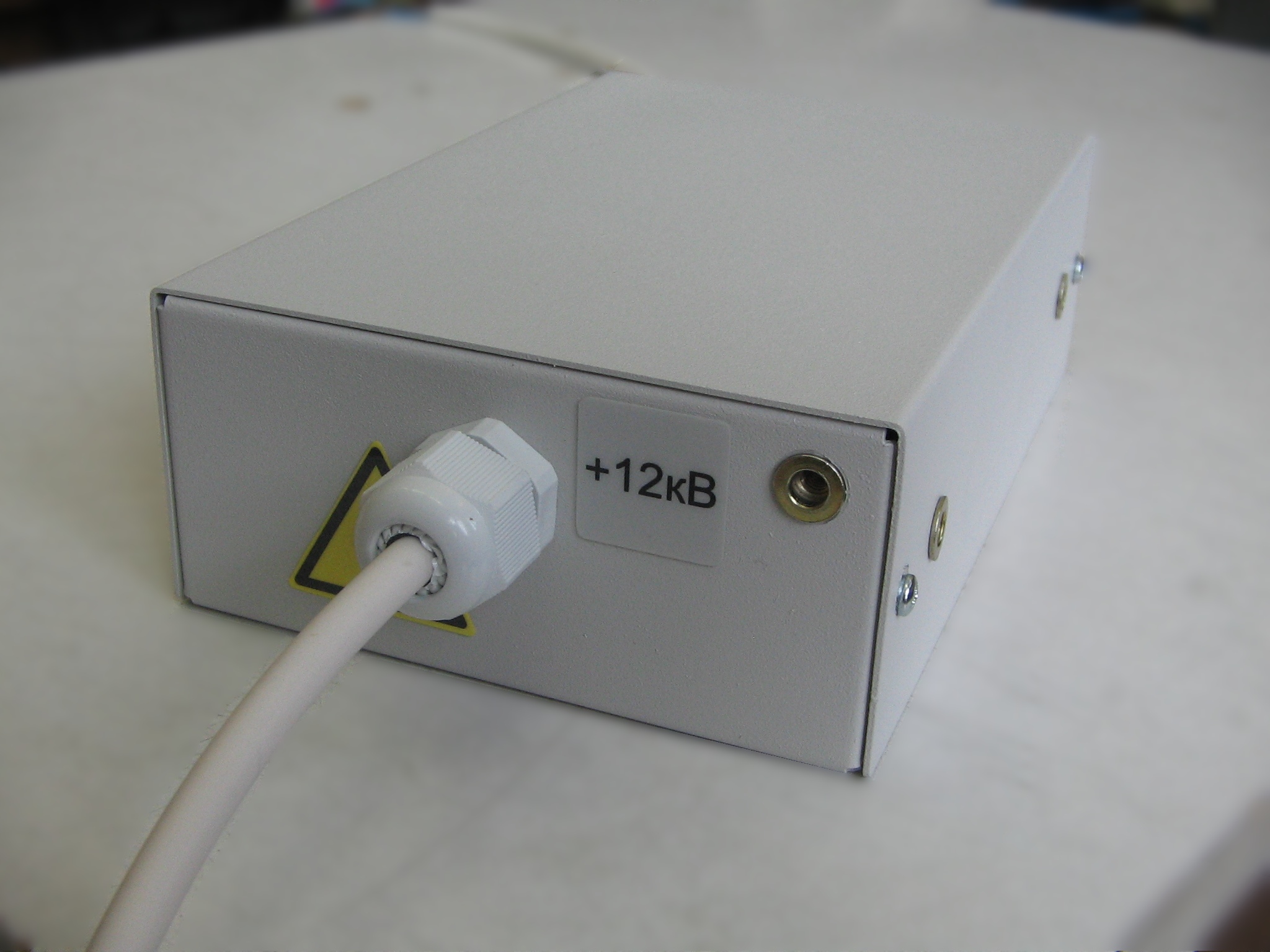

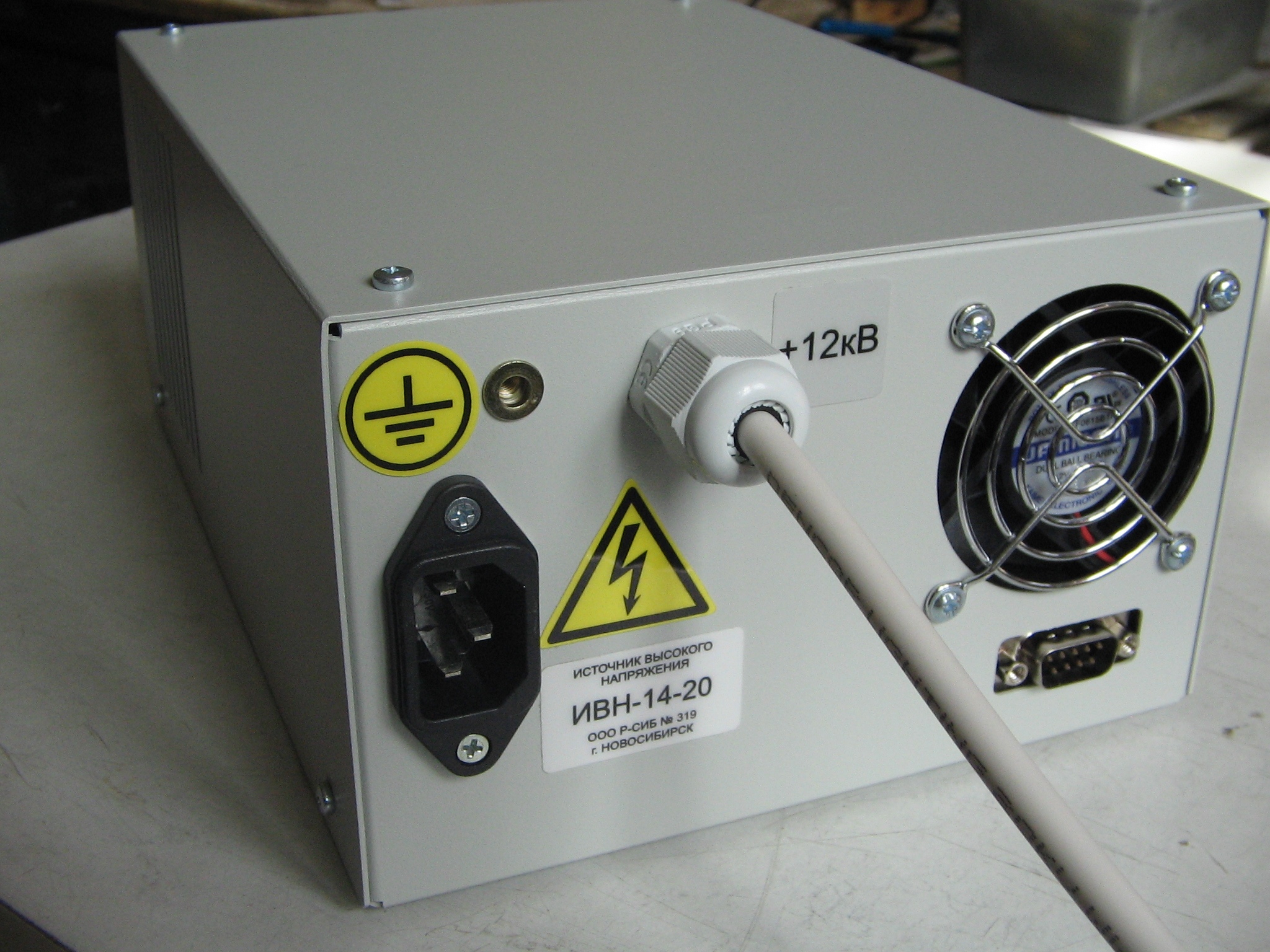

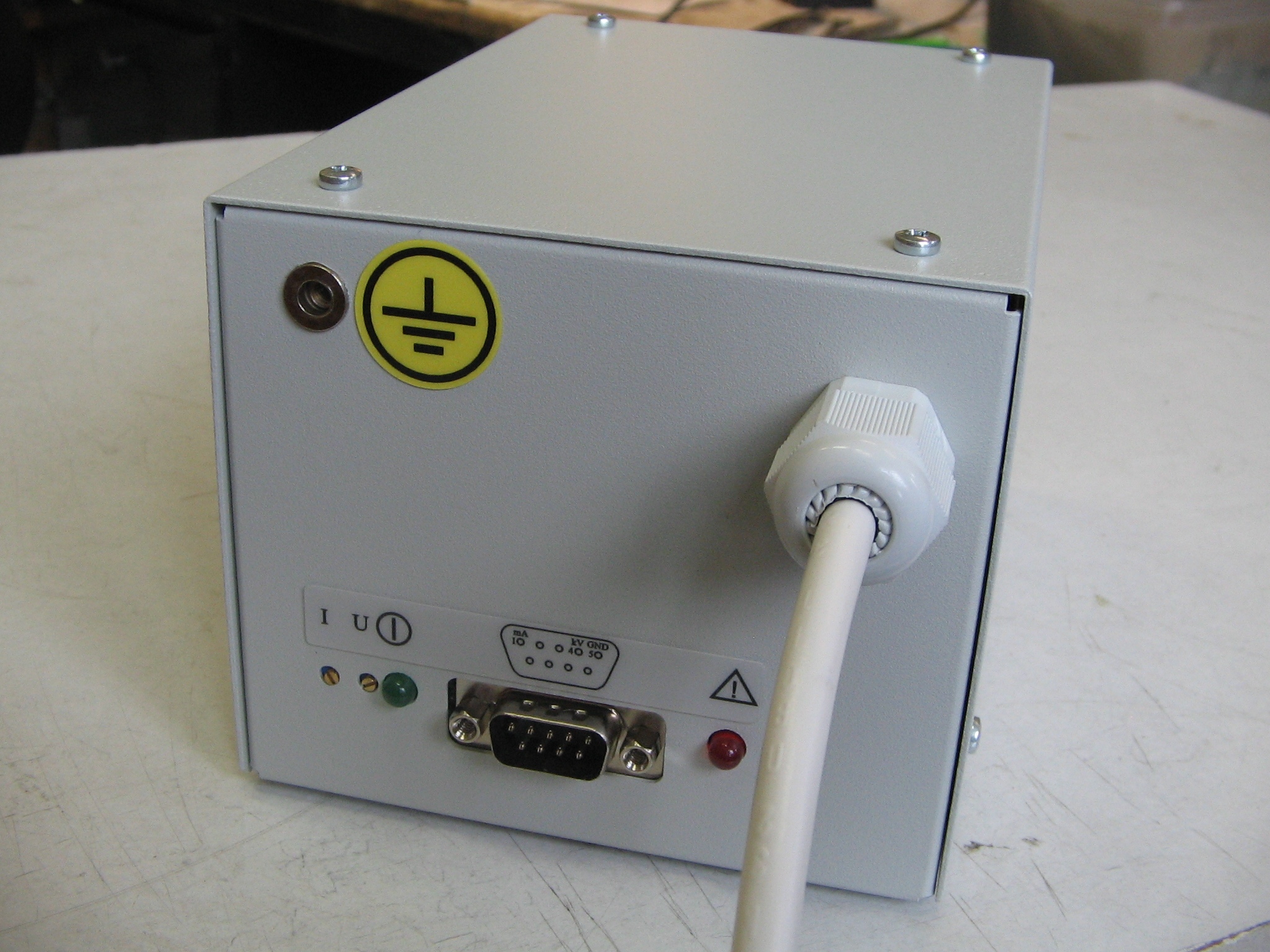

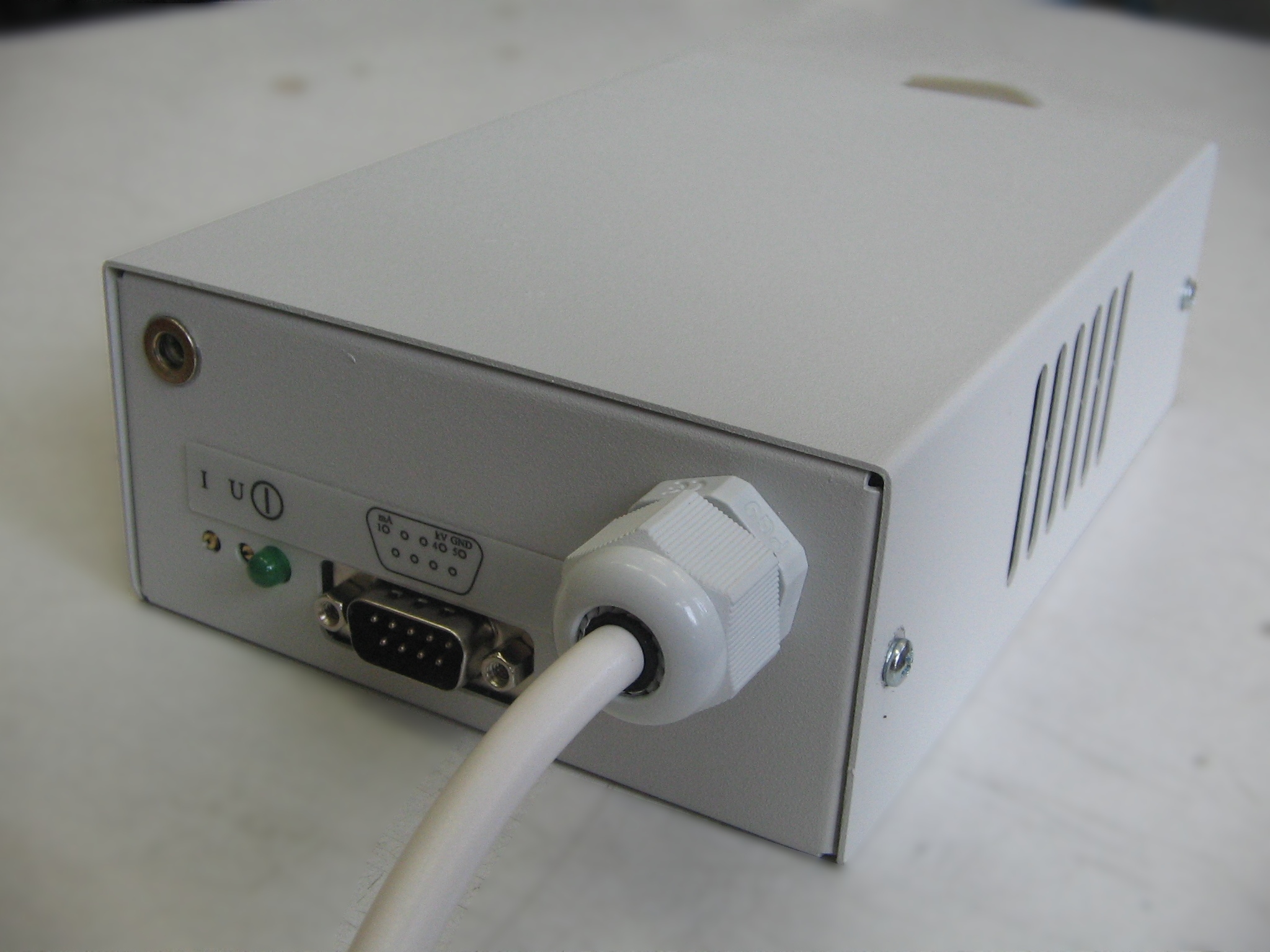

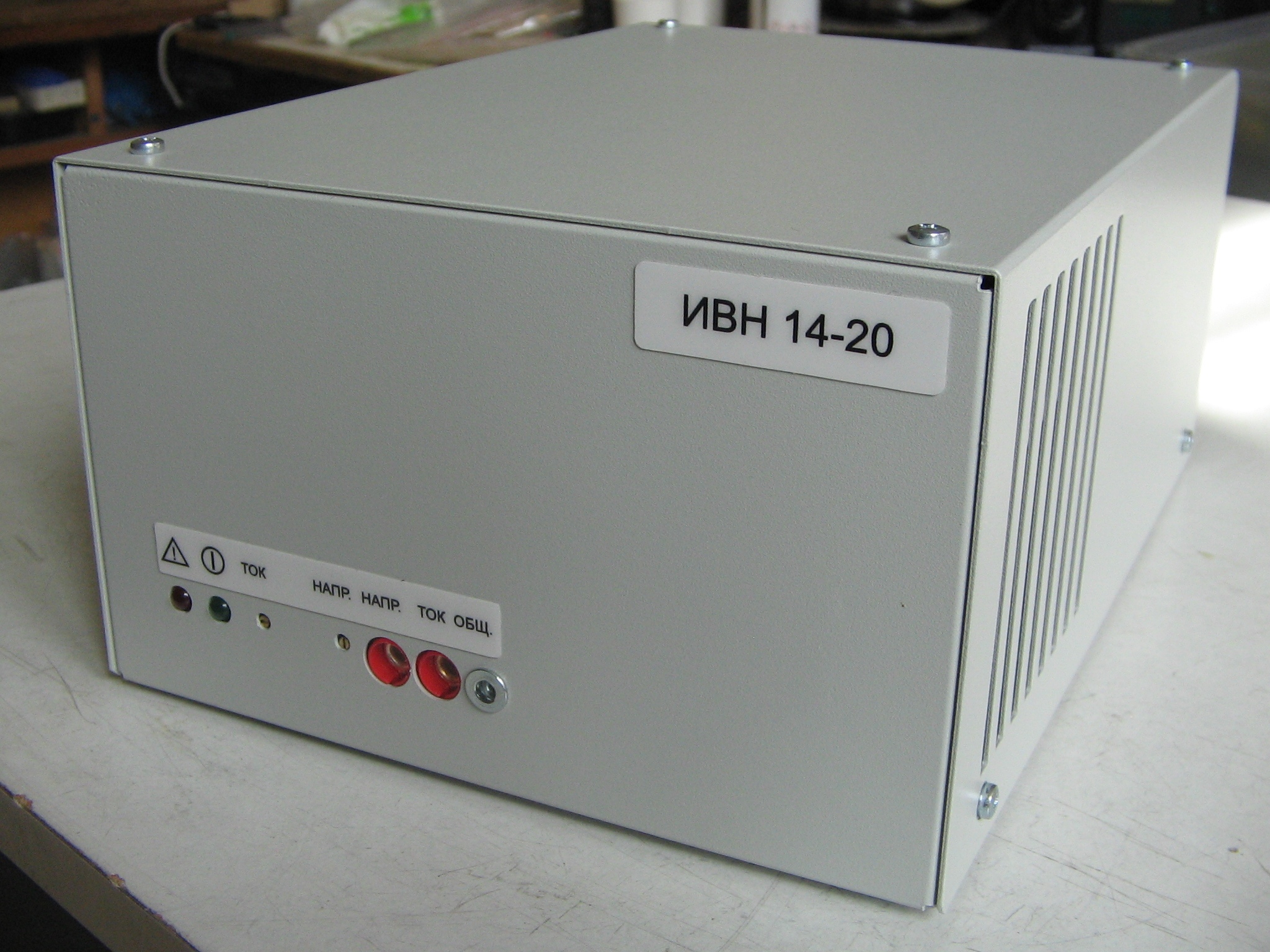

Источник высокого напряжения ИВН - 14
Габариты (ширина, высота, глубина) мм - 110х100х155
Выходная мощность, max - 150 Вт
Выходное напряжение, max - 30 кВ
При мощности свыше 40Вт устанавливается вентилятор принудительного охлаждения
Минимальная цена
Возможность дистанционного контроля выходных параметров |
|
Источник высокого напряжения ИВН - 24
Габариты (ширина, высота, глубина) мм - 165х105х230
Выходная мощность, max - 1050 Вт
Выходное напряжение, max - 40 кВ
При мощности свыше 600Вт устанавливается дополнительный вентилятор принудительного охлаждения
Возможность дистанционного включения и управления с помощью опорных напряжений
Возможность дистанционного контроля выходных параметров |
|

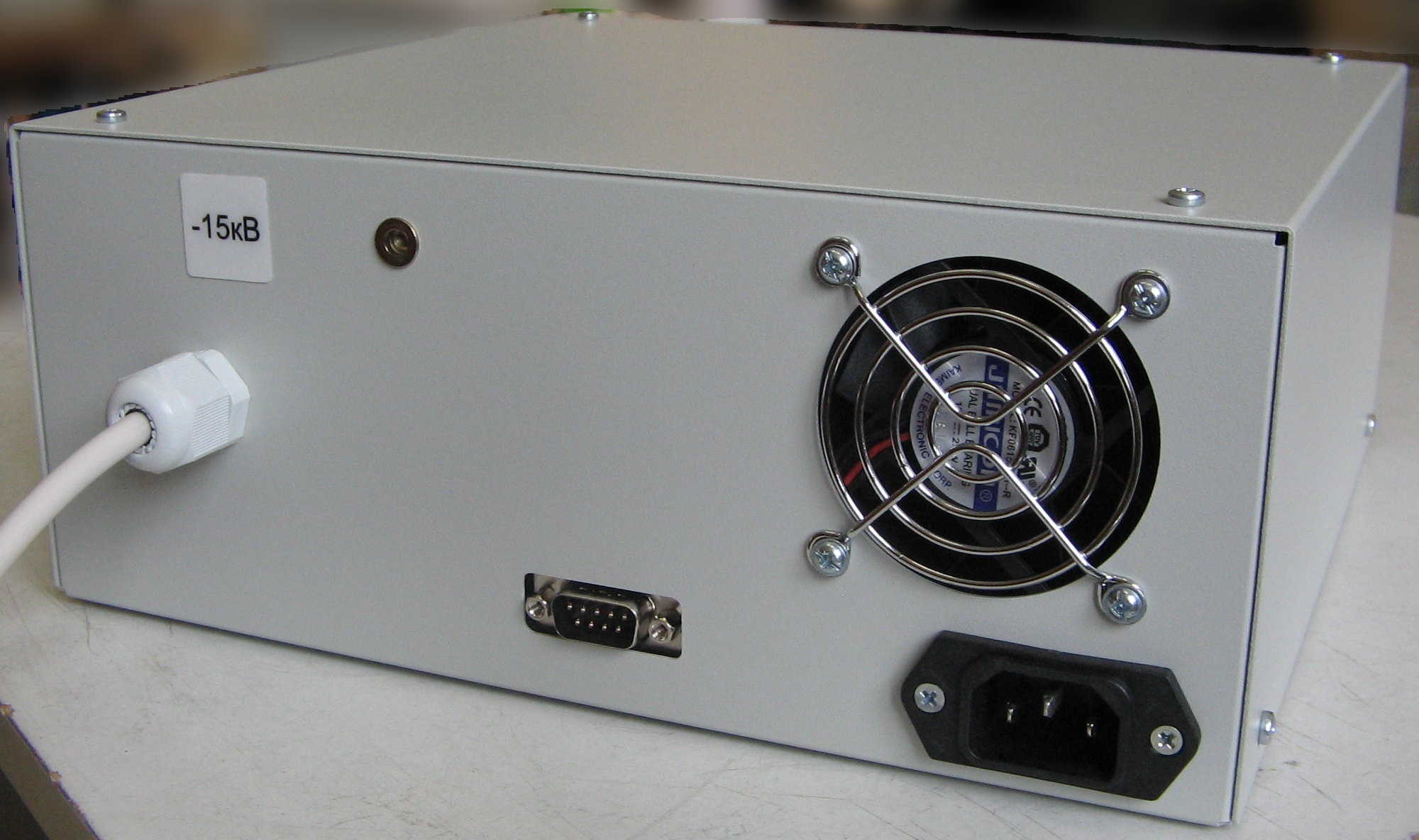

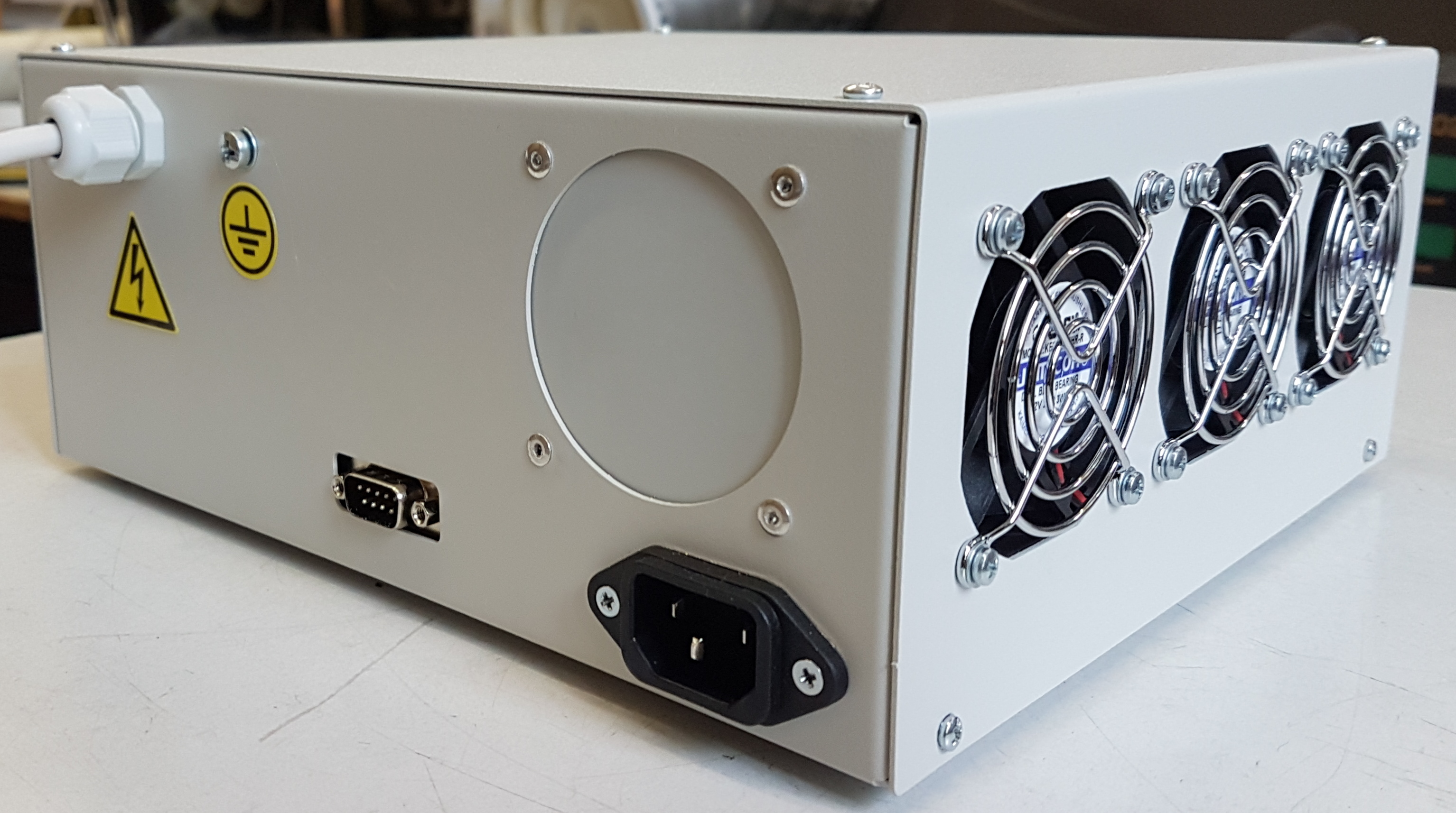

Источник высокого напряжения регулируемый ИВН - 10
Габариты (ширина, высота, глубина) мм - 250х105х230
Выходная мощность, max - 1500 Вт
Выходное напряжение, max - 40 кВ
При мощности свыше 600Вт устанавливается дополнительный вентилятор принудительного охлаждения
Возможность дистанционного включения и управления с помощью опорных напряжений
Возможность дистанционного контроля выходных параметров
Наличие индикации выходных параметров и многооборотных переменных резисторов для их оперативной регулировки |
|

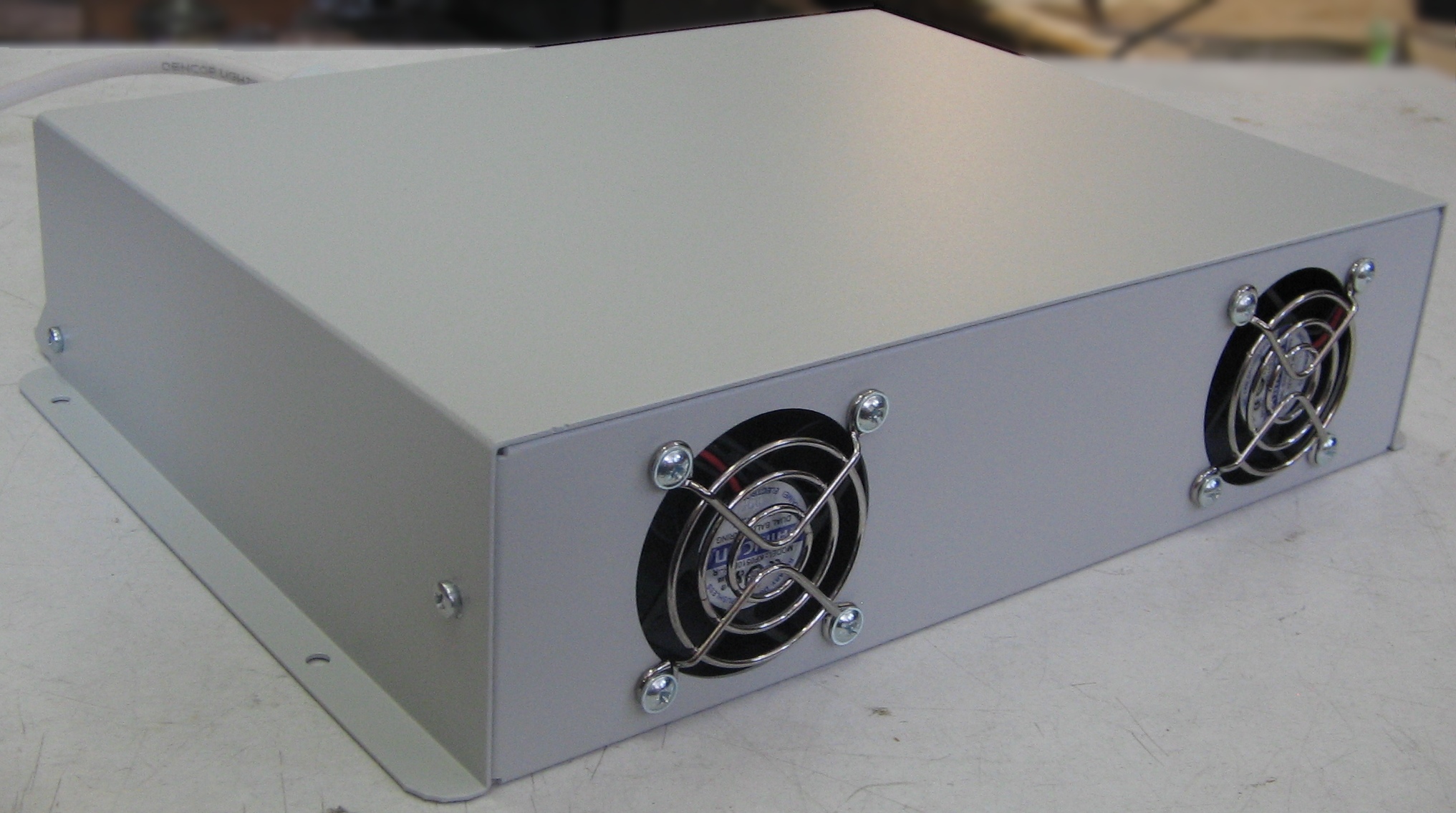

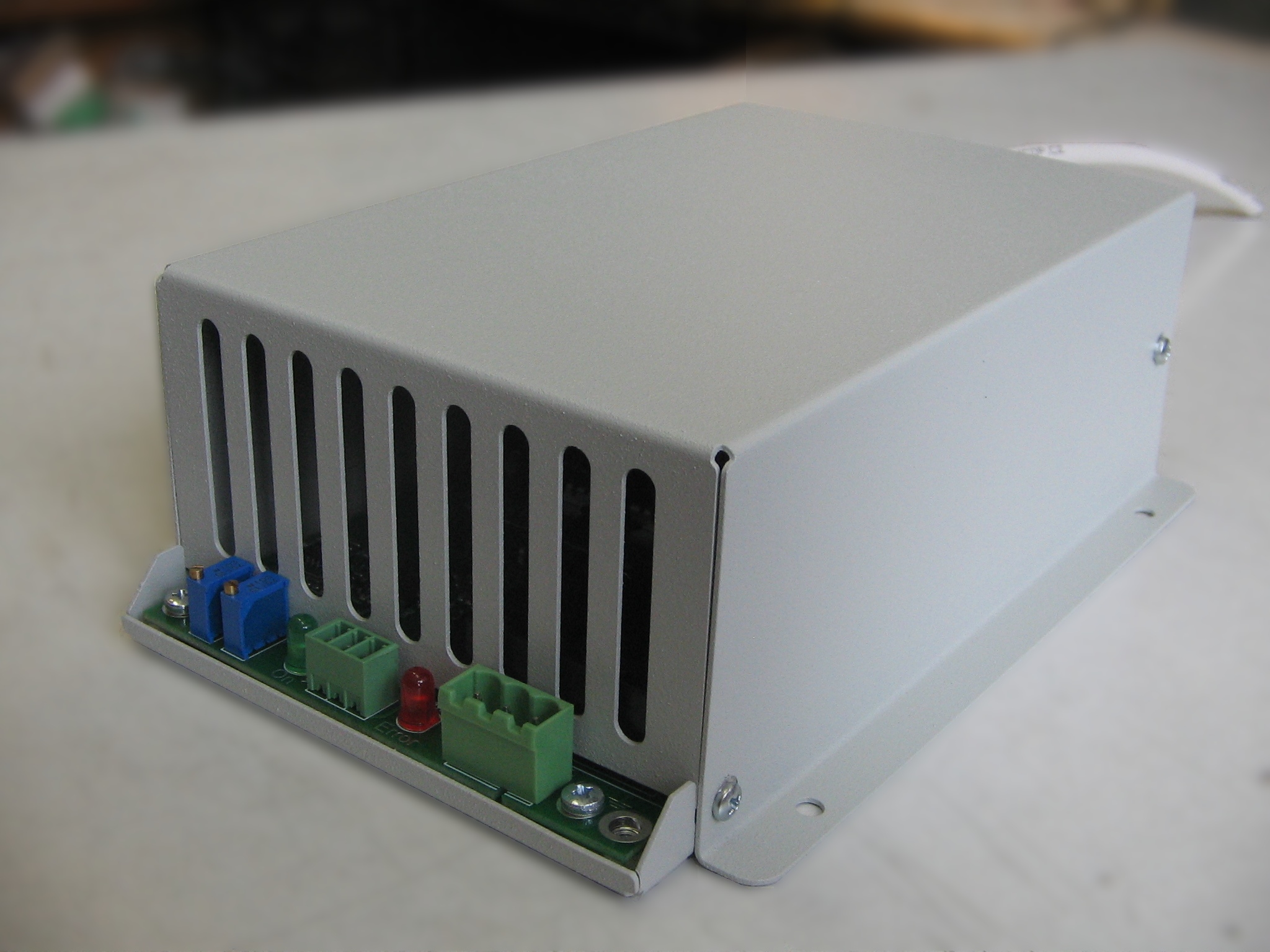

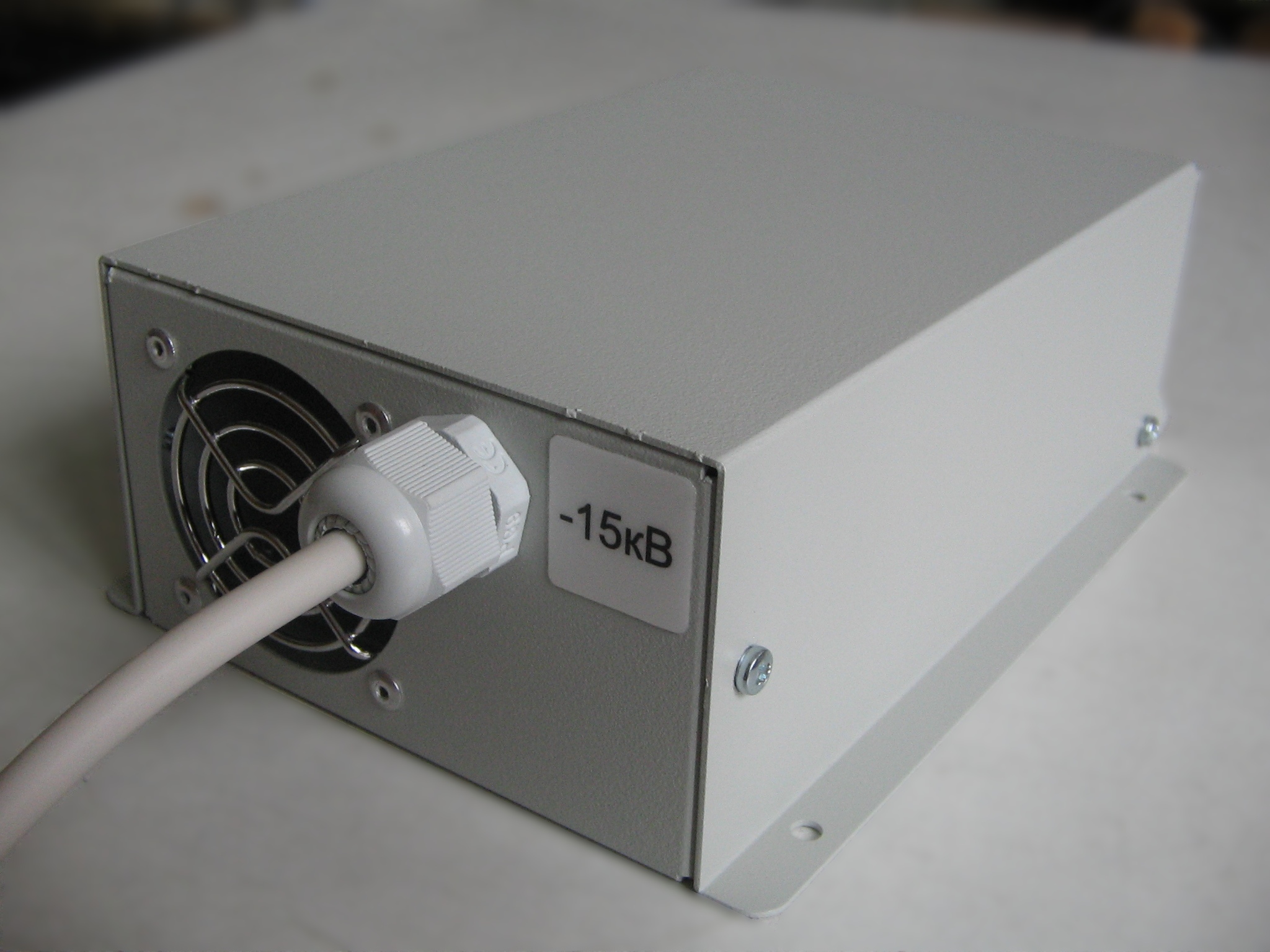

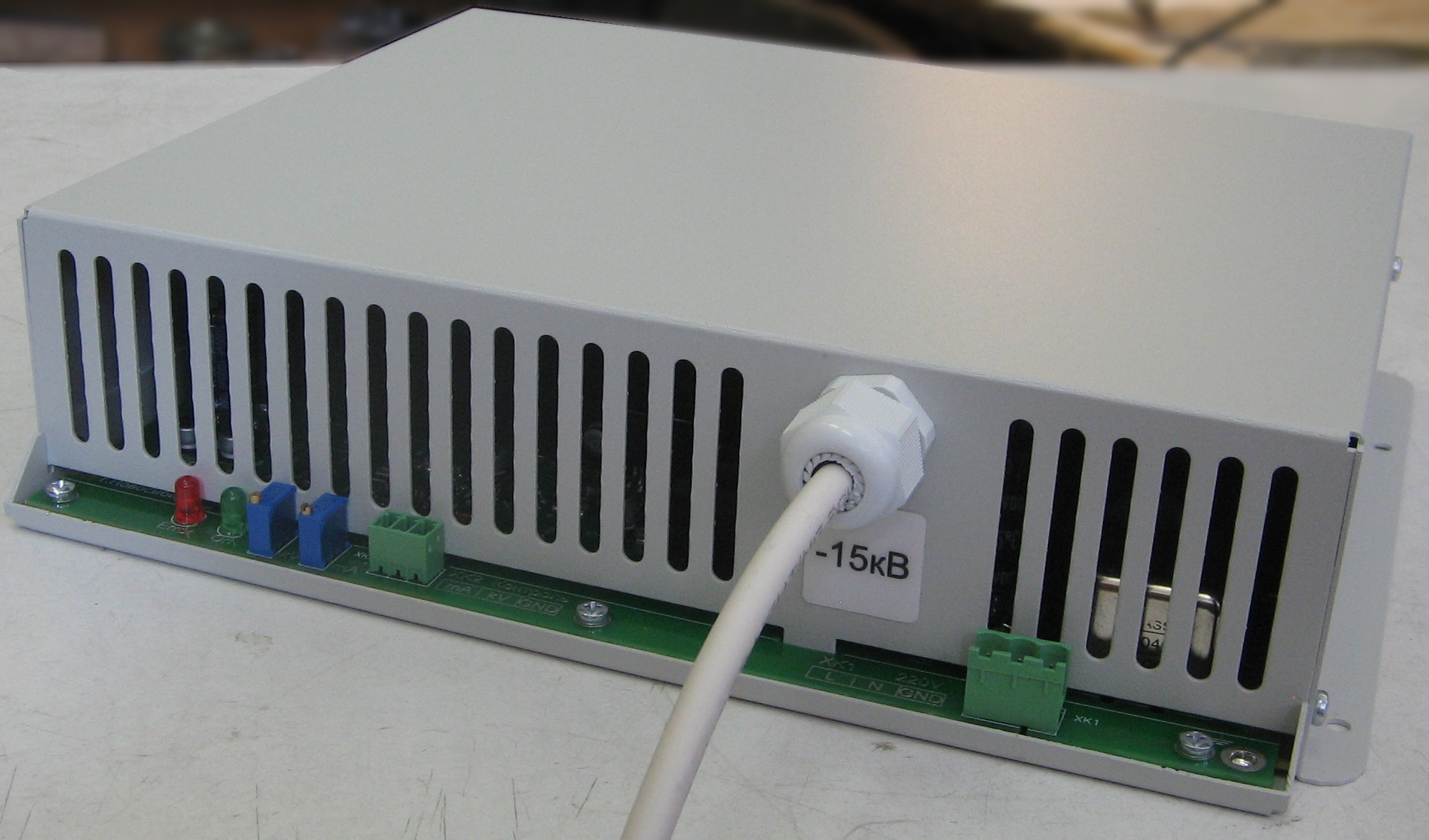

Источник высокого напряжения ИВН - 17
Габариты (ширина, высота, глубина) мм - 127х60х180
Выходная мощность, max - 150 Вт
Выходное напряжение, max - 25 кВ
Плоский корпус
Возможность дистанционного контроля выходных параметров |
|
Источник высокого напряжения ИВН - 27
Габариты (ширина, высота, глубина) мм - 260x60x205
Выходная мощность, max - 1050 Вт
Выходное напряжение, max - 25кВ
Плоский корпус
Возможность дистанционного контроля выходных параметров
|
Стоимость высоковольтных источников питания малой и средней мощности, руб (на 10 февраля 2023г)
Для заказа вместо "х" следует указать требуемую полярность выходного напряжения: П - положительная, М - отрицательная
Представленная в таблице стоимость актуальна при сумме заказа свыше 100 000 руб.
|
12кВ |
15кВ |
25кВ |
30кВ |
40кВ |
2мА
|
ИВН-04П-12-2 |
11 100 |
ИВН-04П-15-2 |
15 450 |
ИВН-14П-25-2 |
25 000 |
ИВН-14П-30-2 |
36 900 |
ИВН-24х-40-2 |
49 200 |
|
|
ИВН-14П-15-2 |
13 800 |
|
|
|
|
ИВН-10х-40-2 |
53 100 |
3мА
|
ИВН-14П-12-3 |
10 600 |
|
|
ИВН-14П-25-3 |
30 300 |
ИВН-14П-30-3 |
45 000 |
ИВН-24х-40-3 |
59 200 |
|
|
|
|
|
|
ИВН-10х-30-3 |
54 900 |
ИВН-10х-40-3 |
63 200 |
5мА
|
ИВН-14П-12-5 |
18 150 |
ИВН-14П-15-5 |
22 600 |
ИВН-14П-25-5 |
37 800 |
ИВН-24х-30-5 |
54 900 |
ИВН-24х-40-5 |
72 600 |
| ИВН-17М-12-5 |
19 950 |
ИВН-17М-15-5 |
25 000 |
|
|
|
|
|
|
|
|
|
|
ИВН-10х-25-5 |
41 150 |
ИВН-10х-30-5 |
58 900 |
ИВН-10х-40-5 |
76 600 |
10мА
|
ИВН-14П-12-10 |
23 100 |
ИВН-14П-15-10 |
28 900 |
ИВН-24х-25-10 |
48 150 |
ИВН-24х-30-10 |
69 300 |
ИВН-24х-40-10 |
92 400 |
| ИВН-17М-12-10 |
25 400 |
ИВН-17М-15-10 |
31 800 |
ИВН-27х-25-10 |
35 300 |
|
|
|
|
| ИВН-10х-12-10 |
36 750 |
ИВН-10х-15-10 |
39 800 |
ИВН-10х-25-10 |
52 150 |
ИВН-10х-30-10 |
73 300 |
ИВН-10х-40-10 |
96 400 |
15мА
|
ИВН-24х-12-15 |
34 300 |
ИВН-24х-15-15 |
42 900 |
ИВН-24х-25-15 |
71 400 |
ИВН-24х-30-15 |
103 000 |
ИВН-24х-40-15 |
137 200 |
| ИВН-27х-12-15 |
37 800 |
ИВН-27х-15-15 |
47 300 |
ИВН-27х-25-15 |
76 600 |
|
|
|
|
| ИВН-10х-12-15 |
38 300 |
ИВН-10х-15-15 |
46 900 |
ИВН-10х-25-15 |
75 400 |
ИВН-10х-30-15 |
107 000 |
ИВН-10х-40-15 |
141 200 |
20мА
|
ИВН-24х-12-20 |
41 250 |
ИВН-24х-15-20 |
51 600 |
ИВН-24х-25-20 |
85 950 |
ИВН-24х-30-20 |
123 750 |
ИВН-24х-40-20 |
165 000 |
| ИВН-27х-12-20 |
46 200 |
ИВН-27х-15-20 |
56 700 |
ИВН-27х-25-20 |
90 300 |
|
|
|
|
| ИВН-10х-12-20 |
45 250 |
ИВН-10х-15-20 |
55 600 |
ИВН-10х-25-20 |
89 950 |
ИВН-10х-30-20 |
127 750 |
ИВН-10х-40-20 |
169 000 |
25мА
|
ИВН-24х-12-25 |
48 150 |
ИВН-24х-15-25 |
60 300 |
ИВН-24х-25-25 |
100 350 |
ИВН-24х-30-25 |
144 600 |
ИВН-24х-40-25 |
192 700 |
| ИВН-27х-12-25 |
52 900 |
ИВН-27х-15-25 |
66 200 |
ИВН-27х-25-25 |
106 100 |
|
|
|
|
| ИВН-10х-12-25 |
52 150 |
ИВН-10х-15-25 |
64 300 |
ИВН-10х-25-25 |
104 350 |
ИВН-10х-30-25 |
148 600 |
ИВН-10х-40-25 |
198 700 |
30мА
|
ИВН-24х-12-30 |
51 900 |
ИВН-24х-15-30 |
64 800 |
ИВН-24х-25-30 |
108 150 |
ИВН-24х-30-30 |
156 000 |
|
|
| ИВН-27х-12-30 |
57 600 |
ИВН-27х-15-30 |
70 400 |
ИВН-27х-25-30 |
115 300 |
|
|
|
|
| ИВН-10х-12-30 |
55 900 |
ИВН-10х-15-30 |
68 800 |
ИВН-10х-25-30 |
114 150 |
ИВН-10х-30-30 |
160 000 |
|
|
40мА
|
ИВН-24х-12-40 |
60 300 |
ИВН-24х-15-40 |
75 300 |
ИВН-24х-25-40 |
125 400 |
|
|
|
|
| ИВН-27х-12-40 |
66 500 |
ИВН-27х-15-40 |
81 500 |
ИВН-27х-25-40 |
130 800 |
|
|
|
|
| ИВН-10х-12-40 |
64 300 |
ИВН-10х-15-40 |
79 300 |
ИВН-10х-25-40 |
129 400 |
|
|
|
|
50мА
|
ИВН-24х-12-50 |
72 300 |
ИВН-24х-15-50 |
90 450 |
|
|
|
|
|
|
| ИВН-27х-12-50 |
78 500 |
ИВН-27х-15-50 |
96 100 |
|
|
|
|
|
|
| ИВН-10х-12-50 |
76 300 |
ИВН-10х-15-50 |
94 450 |
|
|
|
|
|
|
60мА
|
ИВН-24х-12-60 |
87 750 |
ИВН-24х-15-60 |
109 800 |
|
|
|
|
|
|
| ИВН-27х-12-60 |
93 600 |
ИВН-27х-15-60 |
115 500 |
|
|
|
|
|
|
| ИВН-10х-12-60 |
91 750 |
ИВН-10х-15-60 |
113 800 |
|
|
|
|
|
|
70мА
|
ИВН-24х-12-70 |
97 900 |
ИВН-24х-15-70 |
122 250 |
|
|
|
|
|
|
| ИВН-27х-12-70 |
104 700 |
ИВН-27х-15-70 |
128 700 |
|
|
|
|
|
|
| ИВН-10х-12-70 |
101 900 |
ИВН-10х-15-70 |
126 250 |
|
|
|
|
|
|
80мА
|
ИВН-24х-12-80 |
107 900 |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| ИВН-10х-12-80 |
111 900 |
ИВН-10х-15-80 |
138 700 |
|
|
|
|
|
|
| 100мА |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| ИВН-10х-12-100 |
134 900 |
ИВН-10х-15-100 |
167 100 |
|
|
|
|
|
|
Таблица соответствия моделей со старой маркировкой
Рентгеновские питающие устройства
 |
УРПС - 17
Предназначено для работы в составе цифровых рентгенографических установок.
| Рабочее напряжение на рентгеновском излучателе |
120 кВ |
| Макс. выходная мощность |
22 кВт |
| Анодный ток рентгеновской трубки |
Стабилизированный |
| Режимы раскрутки анода рентгеновской трубки |
3000 об/мин
10000 об/мин |
| Входная сеть |
~380В 3фазы. |
Имеется возможность переключения рабочих фокусов рентгеновского излучателя.
Характеристики ( pdf )
Стоимость: По запросу. |
 |
УРПС - 18
Предназначено для работы в составе цифровых рентгенографических установок.
| Рабочее напряжение на рентгеновском излучателе |
120 кВ |
| Макс. выходная мощность |
8 кВт |
| Анодный ток рентгеновской трубки |
Стабилизированный |
| Режимы раскрутки анода рентгеновской трубки |
3000 об/мин
10000 об/мин |
| Входная сеть |
~380В 3фазы. |
Имеется возможность переключения рабочих фокусов рентгеновского излучателя.
Характеристики ( pdf )
Стоимость: По запросу. |
|
УРПС - 20
Предназначено для работы в составе рентгенографических систем контроля.
| Рабочее напряжение на рентгеновском излучателе |
120 кВ |
| Макс. выходная мощность |
4 кВт |
| Анодный ток рентгеновской трубки |
Стабилизированный |
| Режимы раскрутки анода рентгеновской трубки |
1000 об/мин |
| Входная сеть |
~220В 1фаза. |
Имеется возможность переключения рабочих фокусов рентгеновского излучателя.
Характеристики ( pdf )
Стоимость: По запросу. |
Высоковольтные источники прочие
Здесь представлены высоковольтные источники питания, разработанные по ТЗ заказчиков, для различных сфер применения.
 |

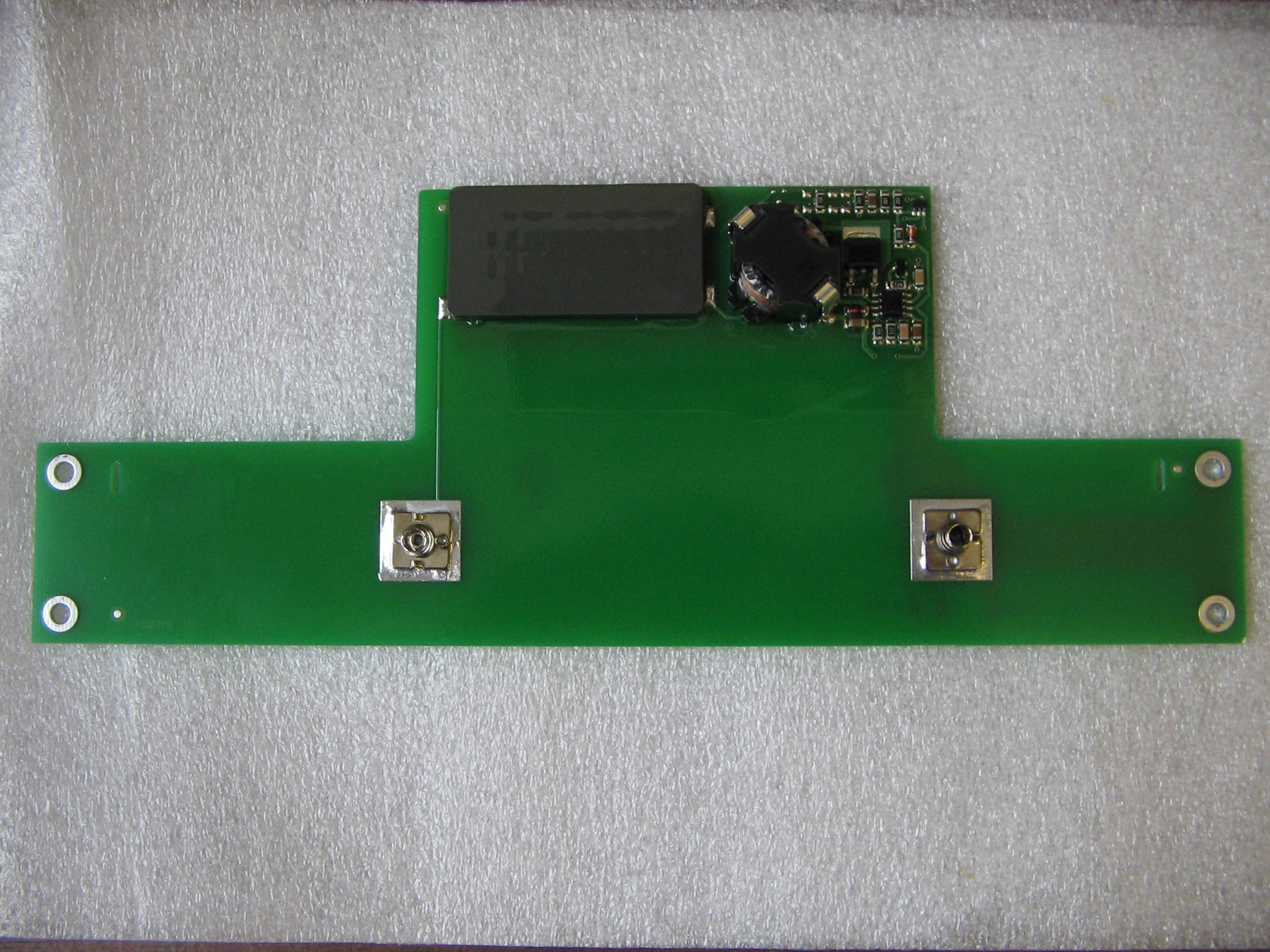

ИВН - А150
Источник высокого напряжения
имеет один высоковольтный выход с отрицательной полярностью с нестабилизированным напряжением до -8кВ. Максимальный выходной ток 150мкА. Напряжение питания постоянное (+10 .. +14)В.
Характеристики ( pdf ) |
 |

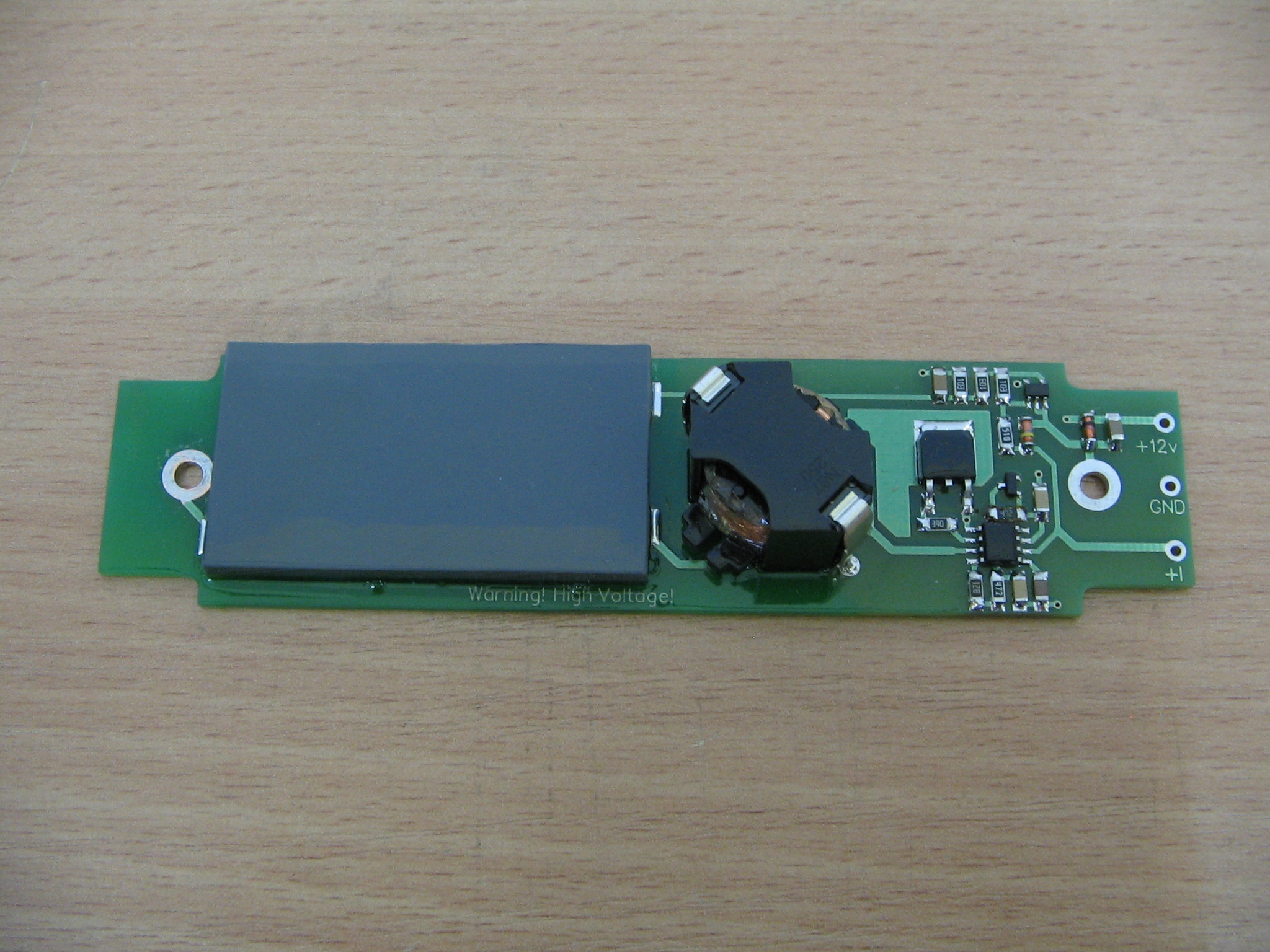

ИВН - А280
Источник высокого напряжения
имеет один высоковольтный выход с положительной полярностью с нестабилизированным напряжением до +8кВ. Максимальный выходной ток 280мкА. Напряжение питания постоянное (+10 .. +14)В.
Характеристики ( pdf ) |
|

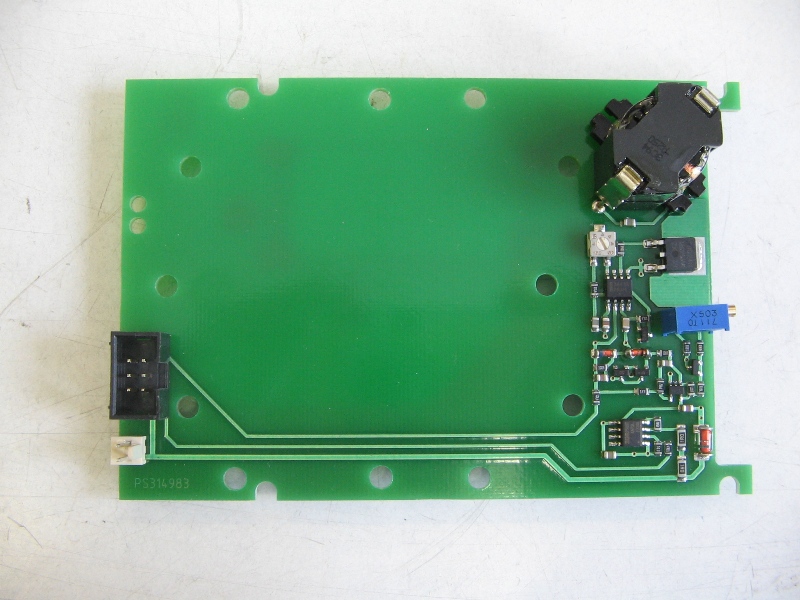

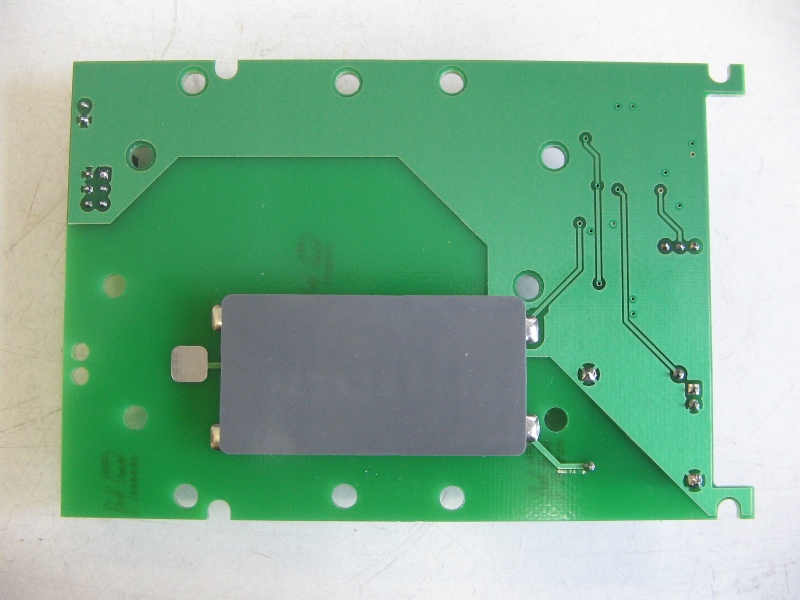

ИВН - П25
Высоковольтный источник питания предназначен для работы в составе пылеанализатора "Атмас". Источник имеет один высоковольтный выход с отрицательной полярностью с нестабилизированным напряжением до -7кВ.
| Максимальное выходное напряжение |
-7 кВ |
| Диапазон регулировки выходного тока |
(0,5 - 15) мкА |
| Выходной ток |
Стабилизированный |
| Питание постоянное в диапазоне |
(+11 ... +16) В |
Характеристики ( pdf )
Стоимость: По запросу. |
|

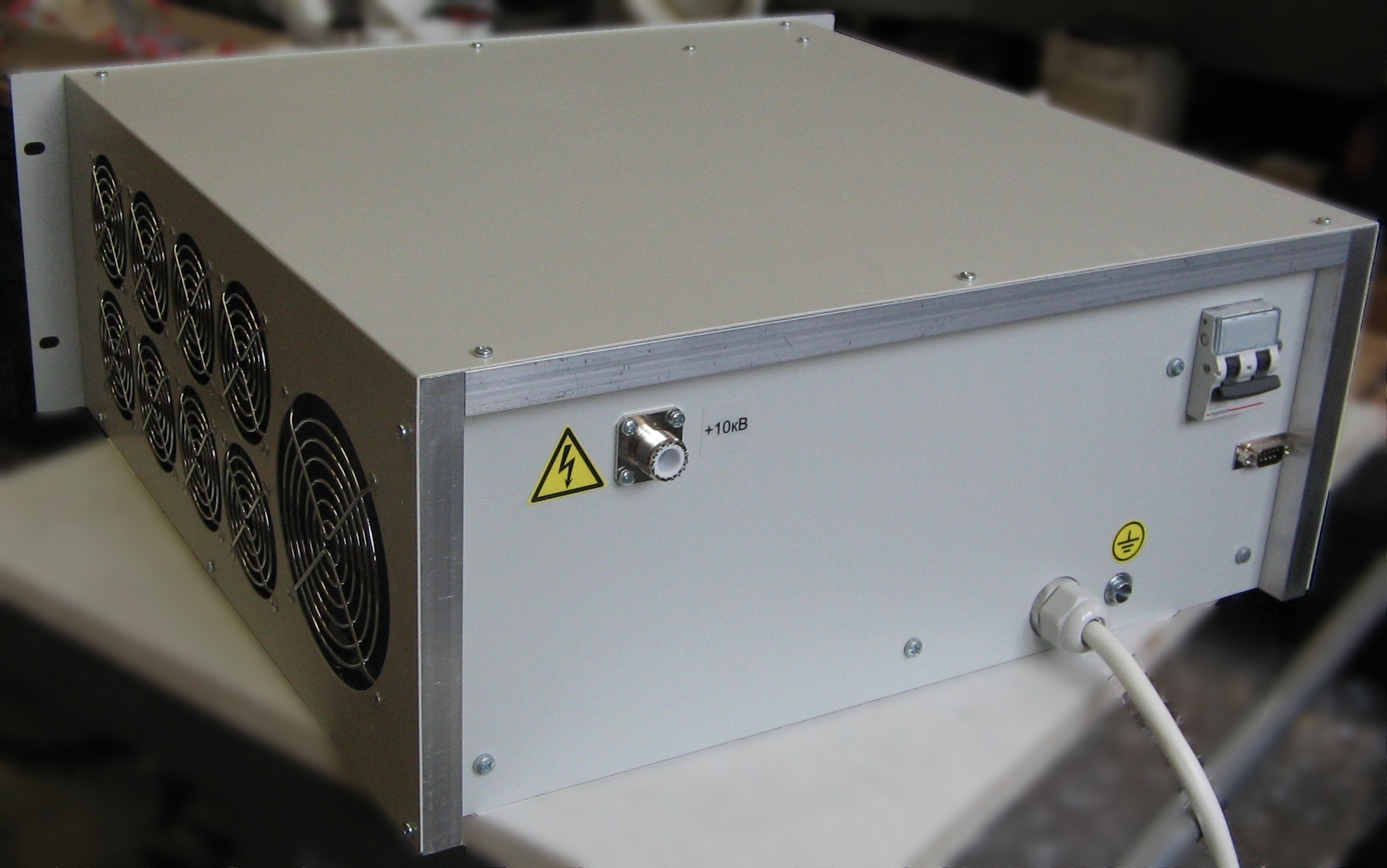

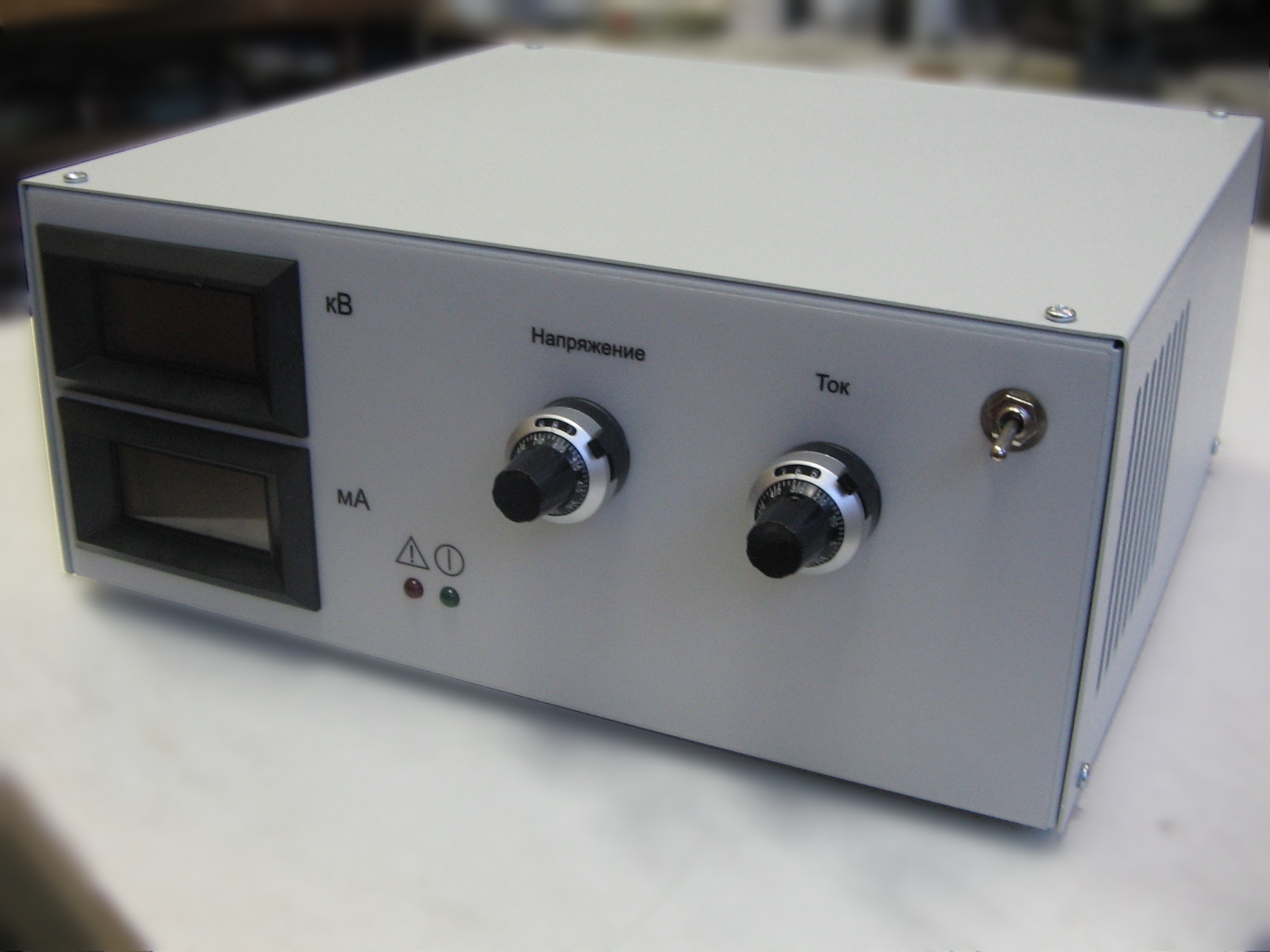

ИВН регулируемый лабораторный
Высоковольтный источник питания предназначен для универсального применения. Источник имеет один высоковольтный выход. Полярность по запросу.
Источник может работать как в режиме стабилизации тока, так и в режиме стабилизации
напряжения. По высоковольтному выходу в схеме управления присутствуют защиты от
перенапряжения и замыкания нагрузки на "землю".

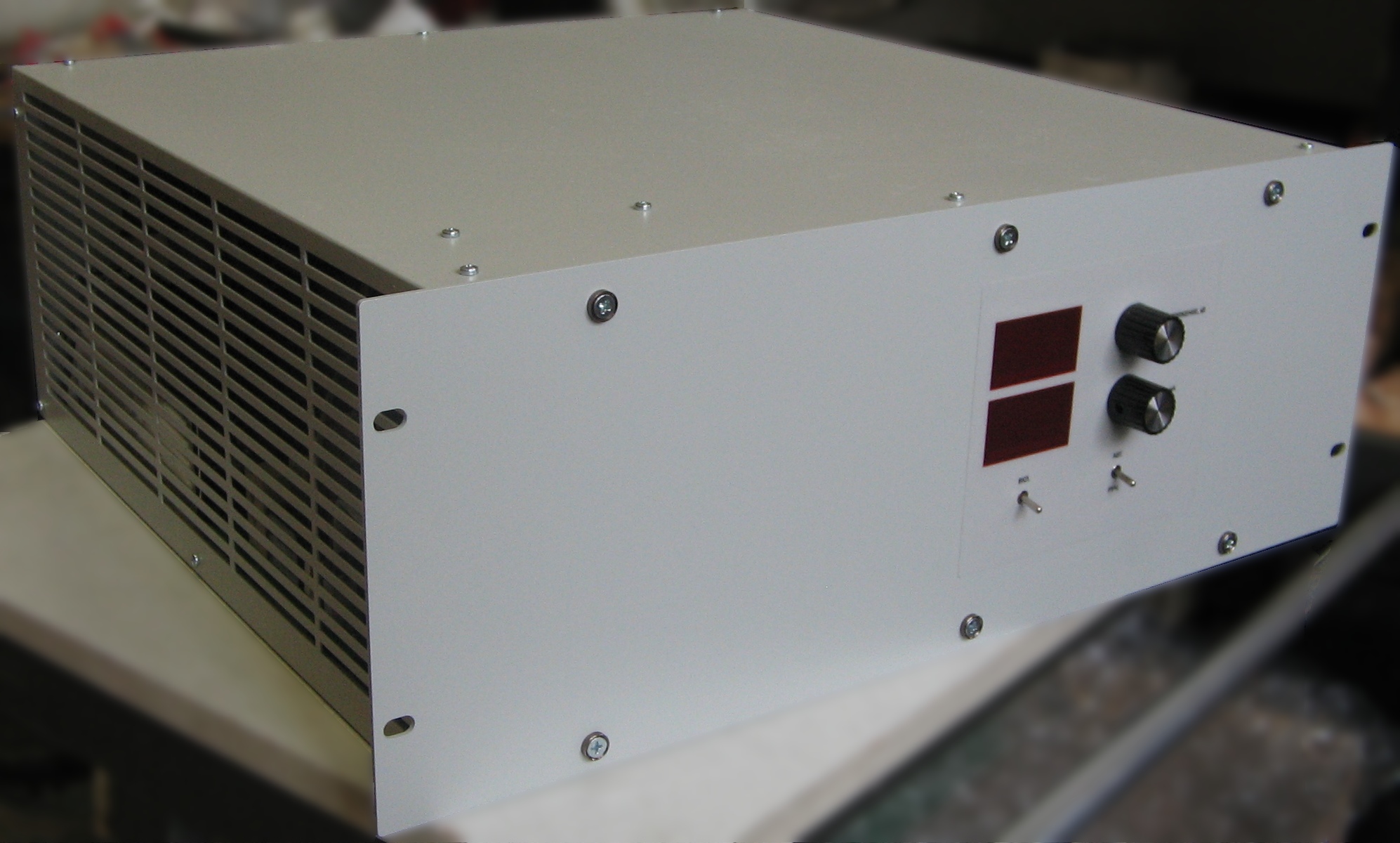

На передней панели расположены: ручки
регулировки высокого напряжения и выходного тока, дисплеи цифровой индикации выходных
параметров, светодиодные индикаторы режимов работы устройства и тумблер включения

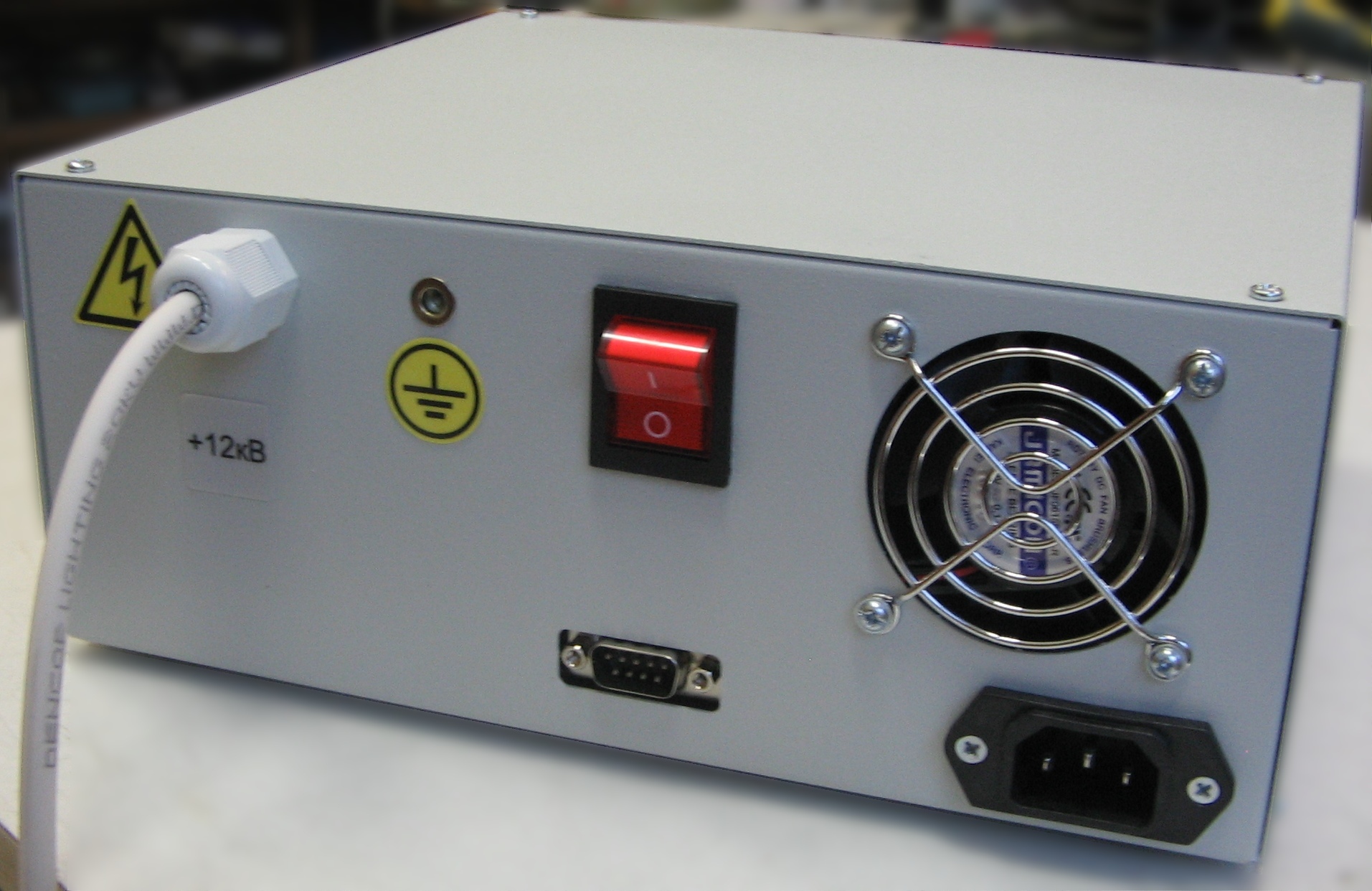

высокого напряжения. На задней панели расположены: вывод высоковольтного кабеля, разъем
для подачи питающей сети, тумблер включения устройства, клемма заземления, низковольтный
информационный разъем.
| Максимальное выходное напряжение |
40 кВ |
| Максимальный выходной ток |
100 мА |
| Максимальная выходная мощность |
1500 Вт |
| Входная сеть |
~220В 1фаза. |
Характеристики ( pdf )
Стоимость: По запросу.
|
|
ИВН - ВИ5
Высоковольтный источник питания предназначен для работы в составе вакуумного испарителя. Источник имеет один высоковольтный выход с отрицательной полярностью.
| Максимальное выходное напряжение |
-8 кВ |
| Максимальный выходной ток эмиссии |
600 мА |
| Максимальный выходной ток накала |
50 А |
| Интерфейс управления |
RS-485 полудуплекс |
| Протокол управления |
MODBUS-RTU |
| Шаг изменения выходного напряжения |
2.5 В |
| Шаг изменения тока эмиссии |
0.25 мА |
| Высота блока |
4U |
| Входная сеть |
~380В 3 фазы. |
Характеристики ( pdf )
Стоимость: По запросу.
|
|
ИВН - 25ПР
Высоковольтный источник питания предназначен для зажигания и поддержания плазмы между двумя электродами в различных средах. Источник выполнен в конструктиве для монтажа в стойку 19" и имеет один высоковольтный выход с положительной полярностью.
| Максимальное выходное напряжение |
+10 кВ |
| Максимальный выходной ток |
300 мА |
| Интерфейс управления |
RS-485 полудуплекс |
| Протокол управления |
MODBUS-RTU |
| Шаг изменения выходного напряжения |
2.5 В |
| Шаг изменения тока |
0.075 мА |
| Высота блока |
4U |
| Входная сеть |
~220В 1 фаза. |
Характеристики ( pdf )
Стоимость: По запросу.
|
 |
ИОН - 1 - П/Н
Высоковольтный источник питания предназначен для питания ионного насоса. Полярность по запросу.
| Максимальное выходное напряжение |
+7 кВ, -7 кВ |
| Максимальный выходной ток |
10 мА |
| Питание постоянное в диапазоне |
(+10 ... +15) В |
Характеристики ( pdf )
Стоимость: По запросу.
|
Производство
|
Умножитель напряжения

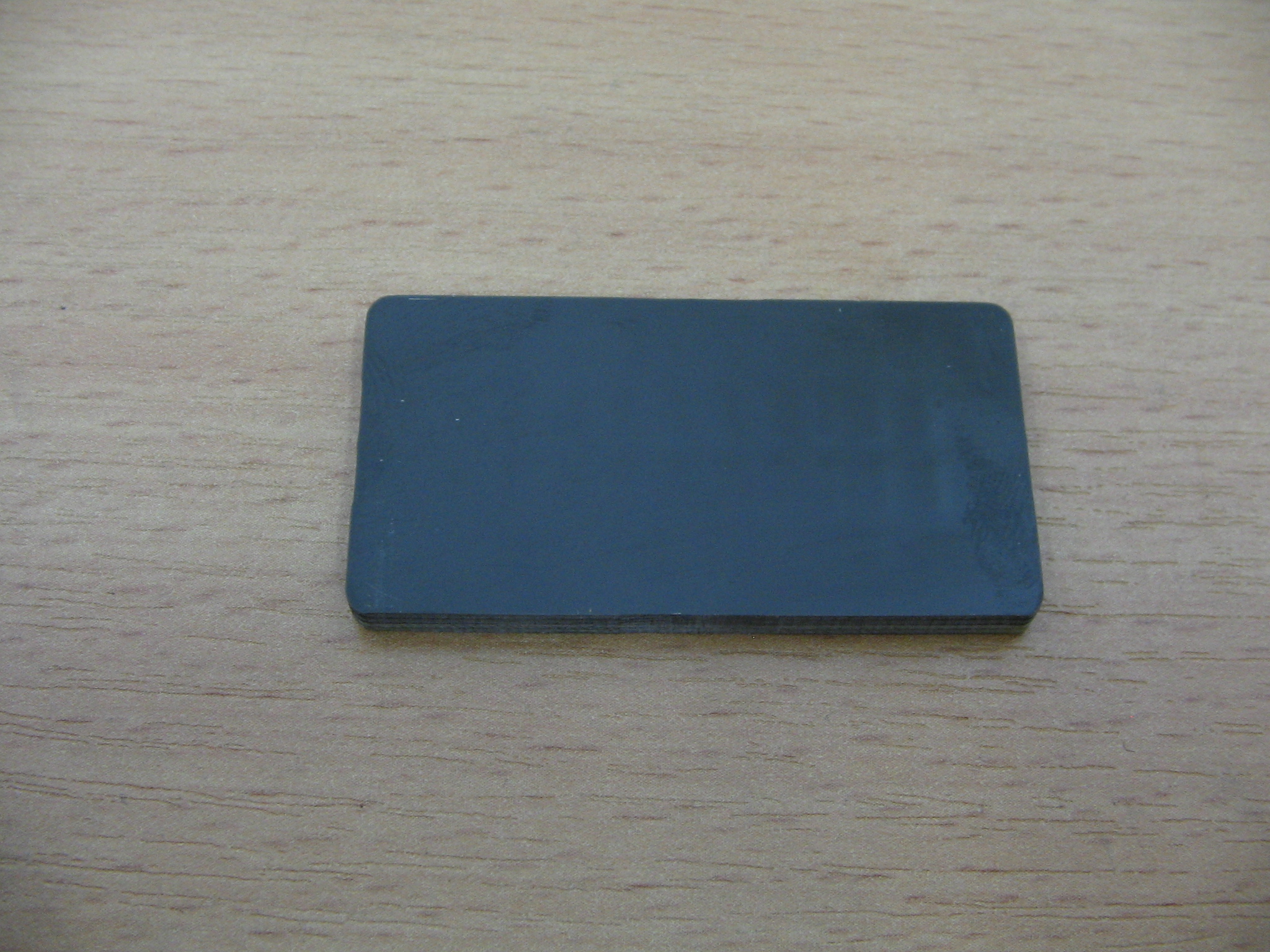

В серии источников ИВН-А мы используем умножители напряжения собственного производства. Умножитель представляет собой залитый компаундом отдельный модуль с планарными выводами для поверхностного монтажа. В модуле смонтированы высоковольтные диоды и конденсаторы, а также демпферный резистор последовательно с выходом. Опционально в модуль можно установить высоковольтный резистор делителя для измерения выходного напряжения.

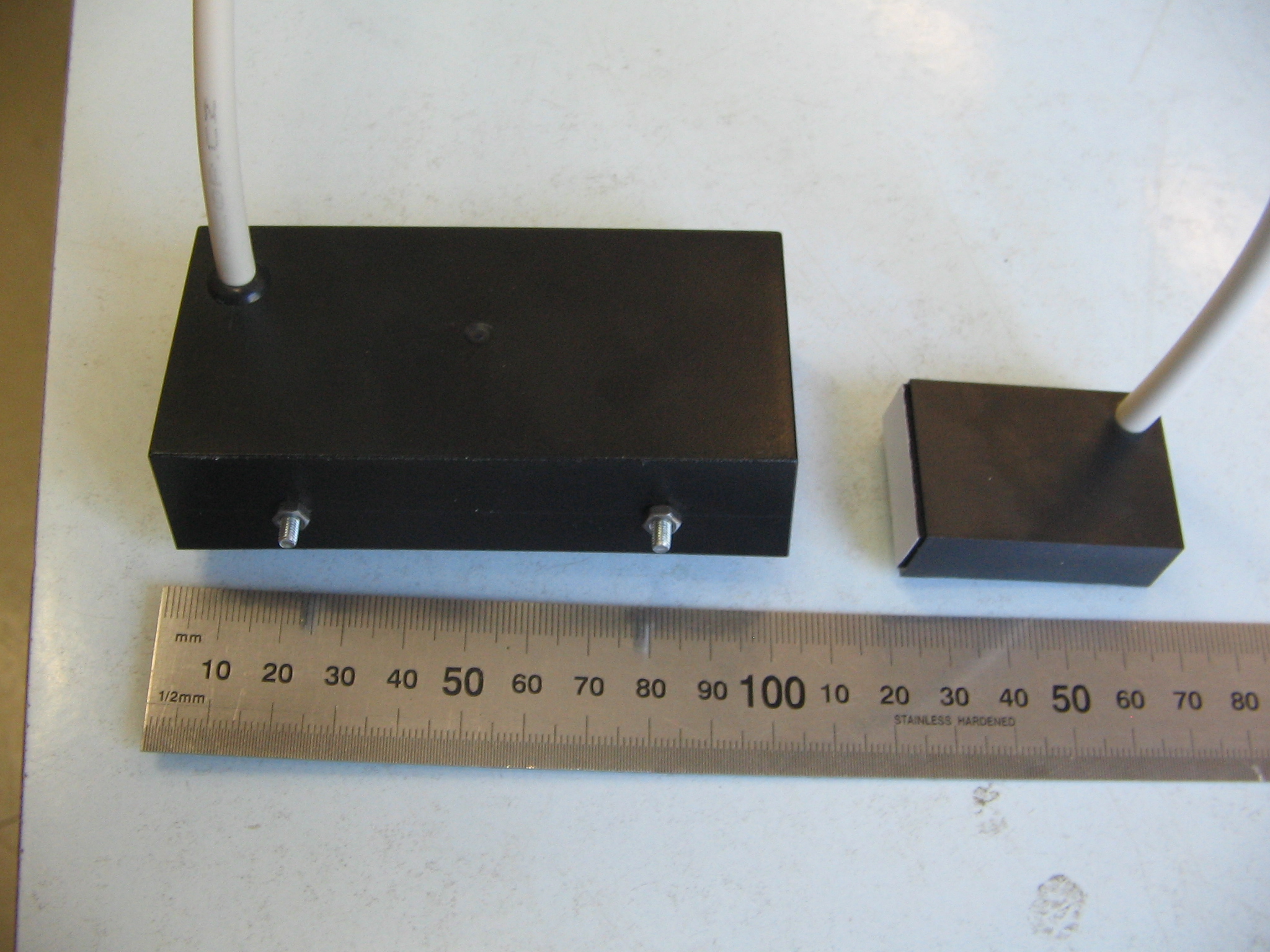

В корпусных источниках питания используются выводные умножители напряжения. Собственное производство позволяет изготавливать умножители разных кофигураций и на разные напряжения в кратчайшие сроки.
Для заливки умножителей применяются импортные полиуретановые компаунды с хорошей электропрочностью и теплопроводностью.
Характеристики ( pdf )
|
 |
Высоковольтные обмотки
Для производства высоковольтных обмоток трансформаторов у нас имеется собственный намоточный участок. Намотка выполняется типом "универсаль" и производится на автоматических намоточных станках. Такой тип намотки позволяет снизить паразитную выходную емкость, увеличивая КПД высоковольтного источника, и обеспечивает одинаковое межвитковое напряжение по всей высоте обмотки.
Использование автоматических станков обеспечивает исключительную технологичность, повторяемость и надёжность изделий.
Характеристики ( pdf ) |
|
